桁車式吸泥機，用于污水處理廠、自來水廠平流沉淀將沉降在池底的污泥刮到泵吸泥口，通過泵吸，桁架式吸泥機主要用于工程中平流沉淀池的排泥，吸泥方式根據用戶的要求，有虹吸式和泵吸式、泵虹兩吸式等三種可供選擇。虹吸式采用潛水泵配水射器或真空泵來形成虹吸，利用沉淀池與排泥槽內的液位差排泥，泵吸式直接采用泵抽取沉淀污泥。邊行走邊吸泥，然后將污泥排出池外，可以解除清理池底污泥之苦。本機采用桁架結構，比傳統結構重量大大減輕，選用熱鍍鋅防腐工藝加工處理，可確保5年內不銹蝕，與水接觸的部件使用304不銹鋼制作，使用壽命大大加長。維護量小，配用動力小運行費用低；選泵合理，運行平穩可靠。 新型的傳動機構，避免兩端行走誤差。行走輪為鋼輪，保證了使用壽命。
一、結構與原理
行車式吸泥機由以下幾種構成：1 工作橋、2 驅動行走裝置、3 吸泥系統、4 撇渣裝置（選擇件）、5 電控柜、6 虹吸發生器（虹吸方式）等組成。在斜管沉淀池中使用時，還需安裝池底吸泥架和吸泥吊架。

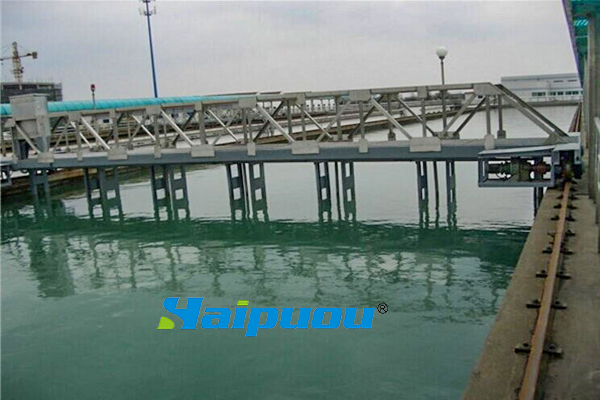

本設備由四點支撐行走大梁橫跨在平流式沉淀池上，雙邊驅動，池兩邊均鋪設鋼軌，從池的一端運行到池子的另一端，邊行走邊吸泥，撞到行程控制，折返行走，回程吸泥，完成一個工作周期。
二、安裝
（一）注意事項
為便于吸泥機的正常運轉，安裝時必需使四個行走輪在矩形的兩條平行邊上。軌道鋼必須在矩形的兩條邊上且在同一個水平面上。
（二）安裝步驟
1、在平流池兩側壁頂預留軌道鋼預埋鐵，一米一塊，每塊預埋鐵上在兩端制作螺栓和壓板，以便于壓牢鋼軌。
2、將設備吊至平流池上，四個行走輪安放于鋼軌上，按基準線找平，校核安裝尺寸。
3、滑動電纜及電器安裝，將吊電纜用吊環傳入鋼絲繩，把鋼絲繩拉緊，固定在兩頭的立柱上。穿接主電纜，通電調試行走情況，安裝行程開關及觸碰塊，根據回車位安裝防掉車擋板。
4、試車，在安裝結束后空車運轉至少不間斷運行8小時，時刻檢查行車是否有掉軌現象，一經發現及時停車處理，防止設備掉入池中。
5、吸泥泵安裝，將吸泥泵安裝在工作橋上。
6、吸泥管和排泥管管道安裝，從吸泥泵的入口處開始自上往下安裝管道及吸泥嘴，吸泥嘴至池底距離為10~20mm。數臺吸泥泵匯總至一條出泥管道排入平流池外側污泥溝中。
7、進水試泵，在試車運行無問題后，向池內注水，水位要求高于吸泥泵泵頭30mm，邊進水邊開泵，觀察排泥口出水情況。
|
|||||||||||||||||||||
|
|||||||||||||||||||||
